Funkcje szyn łączeniowych w rozdzielniach modułowych oraz praktyczne wskazówki

W instalacjach z aparaturą modułową szyny łączeniowe stanowią podstawowy element zapewniający sprawne i bezpieczne rozprowadzenie energii pomiędzy urządzeniami zabezpieczającymi. Odpowiedni dobór oraz prawidłowy montaż wpływają na trwałość instalacji i komfort późniejszej eksploatacji. W tekście objaśniamy, czym są szyny łączeniowe, jakie mają rodzaje oraz na co zwrócić uwagę przy ich implementacji.

Czym są szyny łączeniowe i jak działają?

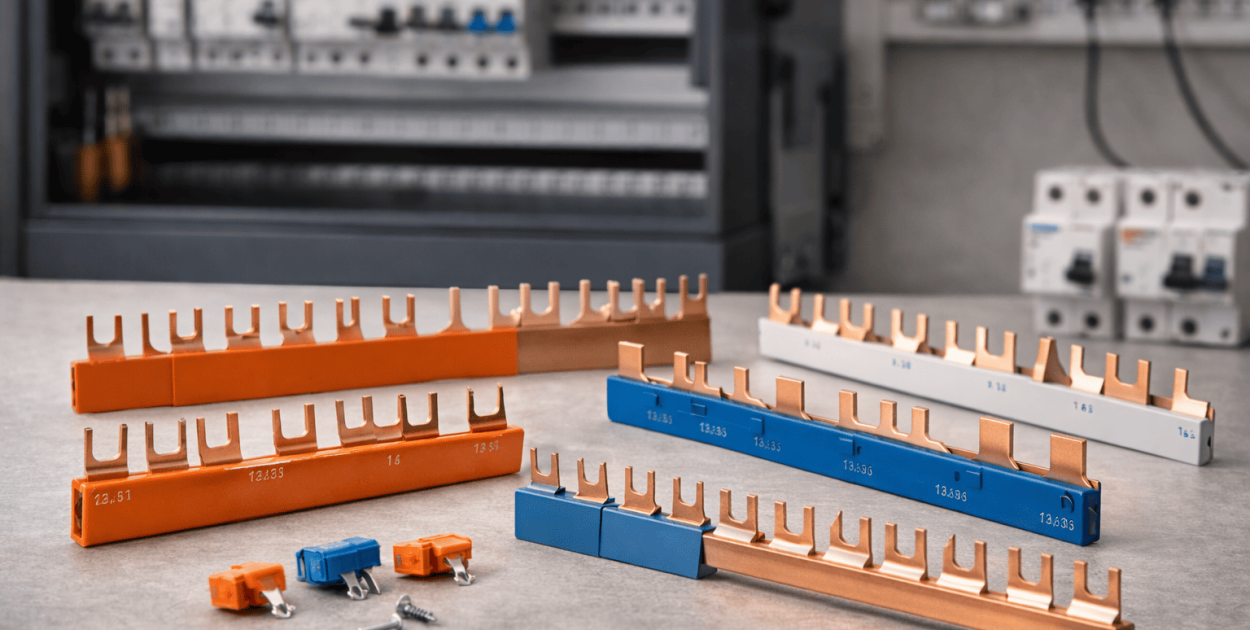

Szyny łączeniowe to metalowe prowadnice, zwykle miedziane lub aluminiowe, osadzone w izolacyjnych profilach. Ich zadaniem jest zapewnienie solidnego, niskooporowego połączenia między kolejnymi aparatami modułowymi montowanymi na szynie TH. W układzie rozdzielnicy aparaty takie jak wyłączniki nadprądowe, różnicowoprądowe czy ograniczniki przepięć muszą być zasilane w sposób równomierny. Szyny łączeniowe pełnią więc funkcję nośnika energii, który równocześnie upraszcza instalację i podnosi jej niezawodność. Stabilne połączenia szynowe zmniejszają ryzyko przegrzewania i zwiększają bezpieczeństwo pracy. W ofercie dostępnej pod adresem https://karoelektro.pl/aparatura-elektryczna/aparatura-modulowa/szyny-laczeniowe, prezentowanej przez firmę Karo Elektro, można znaleźć rozwiązania dostosowane do różnych konfiguracji rozdzielnic. Różnice między produktami obejmują materiał wykonania, szerokość, sposób mocowania oraz opcje łączenia międzyfazowego. Podstawową korzyścią stosowania szyn łączeniowych jest uproszczenie montażu. Montaż bezpośredni szyny do aparatów eliminuje konieczność stosowania oddzielnych przewodów łącznikowych, co redukuje czas pracy instalatora i minimalizuje możliwość błędów wykonawczych.

Na co zwrócić uwagę przy wyborze i montażu szyn?

Dobór szyn łączeniowych wymaga analizy kilku kluczowych parametrów. Jednym z nich jest przekrój poprzeczny przewodu szynowego. Od wartości przekroju zależy zdolność przewodzenia prądu znamionowego systemu. Zbyt mały przekrój może prowadzić do przegrzewania i spadków napięcia, co z kolei obniża sprawność działania aparatów zabezpieczających. Należy też uwzględnić liczbę faz oraz sposób ich rozprowadzenia. W systemach trójfazowych warto rozważyć szyny łączeniowe z oznaczeniem poszczególnych faz, co ułatwia późniejsze prace serwisowe i diagnostyczne. Odpowiednie oznaczenia pomagają uniknąć pomyłek przy podłączaniu kolejnych modułów. Kolejnym aspektem jest materiał wykonania. Choć szyny miedziane są powszechnie stosowane ze względu na dobrą przewodność, w niektórych zastosowaniach atrakcyjne mogą być także szyny aluminiowe oferujące korzystniejszy stosunek ceny do masy. W każdym przypadku ważne jest, aby materiał był odporny na korozję oraz dobrze współpracował z zaciskami aparatów. Podczas montażu szyn łączeniowych warto pamiętać o zachowaniu zasad bezpieczeństwa i dokładnym spasowaniu ich z aparatami. Niedokładne osadzenie szyny może skutkować poluzowaniem złącz, co tworzy ryzyko łuków elektrycznych i nadmiernego nagrzewania. Dlatego prace instalacyjne powinny być wykonywane przez osoby z odpowiednimi kwalifikacjami i doświadczeniem. Warto też uwzględnić przyszłą rozbudowę systemu. Planowanie z myślą o kilku dodatkowych modułach ułatwia modernizacje, bez konieczności gruntownych przeróbek rozdzielnicy. Takie podejście redukuje koszty w dłuższej perspektywie. Ostatecznie odpowiednio dobrane i poprawnie zamontowane szyny łączeniowe wpływają na stabilność i trwałość całego systemu rozdzielczego, co ma kluczowe znaczenie zarówno w instalacjach mieszkalnych, jak i obiektach użyteczności publicznej.
